vyblikavaci kódy (diagnostika)

[Zaplik]

mate je teda nekdo?

[dopr]

jasne, ze je mam

Zkopiroval jsem to ze sveho letiteho vlakna na mx-3 klubu :

Koukam, ze forum je posledni 2 dny nejake zdechle, tak vyvinu aspon nejakou aktivitu ja

Pro ty, kdoz maji zajem si doma udelat autodiagnostiku, Vam tady dam navod.
To jsme se jednou takhle na ranni o vikendu nudili v praci, na sitich v Italii a sirokem okoli se nic nedelo, tak jsme si ji v garazich udelali

Schema zapojeni LEDky do diagnosticke skrinky (mala cerna plasotva krabicka s napisem DIAGNOSTIC nebo tak nejak v motorovem prostoru u baterky). Cena materialu 5.50 Kč Pokud budete davat zelenou LEDku, kupte si odpor +/- 500 Ohmu (odpor zelene ledky je 490 Ohmu)


Zapojit podle schematu, uzemnit to muzete bud v diag. skrince do zdirky GND nebo i primo na minusko na baterce. Potom uz jen dejte klicek do pozice ON (2. pozice) a dioda zacne vyblikavat.
POZOR, dioda poprve zasviti dlouze, cca 2-3 sekundy, potom az zacne vyblikavat chybove kody, jsou-li nejake chyby pritomny, takze kody zaznamenavejte az po tom prvnim dlouhem rozsviceni.

OBD1 diagnosticke kody


Prvni cislice znamena pocet dlouhych bliknuti, druha pocet kratkych.
Napr. kod 24 (RHO2S inversion error) vam LEDka vyblika naseldovne: 2x dlouze, 4x kratce

Je to jednoduche, hodne stesti

P.S. Tento postup a kody by mely sedet na vsechny Majdy z 90.let, treba na MX-6, MX-3, Xedos 6 vyzkouseno
MX-3 bez zavad , Xedouš brbla neco s lambdama (RHO2S inversion error, LHO2S inversion error), ale to mi nevadi, protoze spotreba je pekna . Kamosova MX-6 bohuzel vyplivla spatnej VRIS1, RHO2S inversion error, LHO2S inversion error a pak jednu spatnou lambdu RHO2S inactivation error

ABS diagnostika:
Propojite jen dratkem TBS s GND a kody budou vyblikavat na kontrolce ABS !

[Zaplik]

tak jo auto me me vyblikalo kod 21 a hned po nem 12 takze klapka,.. a tech 21 nejsu schopnej nikde zjistit co to je

[Zaplik]

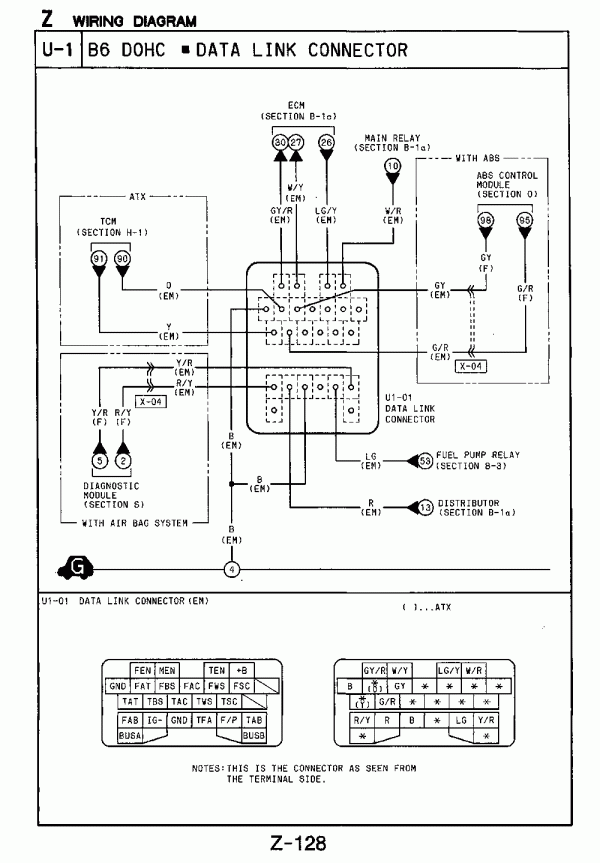

jeste pridavam podrobny schema zapojeni diagnosticke zasuvky, melo by to byt stejny u vsech verzi

a tady jeste nejaky OBD kody (potrebuju je nekam schovat hehe,..)
chybové kódy:
01 Ignition Pulse
02 Crank Angle Sensor, Ne Signal
03 Crank Angle Sensor, G Signal
04 Distributor, Ne 1 Signal
05 Knock Sensor
06 Speedometer Sensor
07 Knock Sensor, RH Side
08 Air Flow Meter
09 Water Thermo Sensor
11 Intake Air Thermo Sensor
12 Throttle Sensor (Full Range)
13 Pressure Sensor
14 Atmospheric Pressure Sensor
15 O2S
16 EGR Switch
17 Feedback System
18 Throttle Sensor, Narrow Range
20 Metering Oil Pump Position Sensor
23 Fuel Thermo Sensor
25 Solenoid Valve, Pressure Regulator Control
26 Metering Oil Pump, Stepping Motor
27 Metering Oil Pump
30 Split Air Solenoid Valve
31 Solenoid Valve, Relief
32 Solenoid Valve, Switch
33 Port Air Solenoid Valve
34 Solenoid Valve, Idle Speed Control
37 Metering Oil Pump
38 Solenoid Valve, Accelerated Warm Up System
39 Solenoid Valve, Relief 2
40 Solenoid Valve, Purge Control
42 Solenoid Valve, Turbo Pre Control
43 Solenoid Valve, Wastegate Control
44 Solenoid Valve, Turbo Control
45 Solenoid Valve, Charge Control
46 Solenoid Valve, Charge Relief
50 Solenoid Valve, Double Throttle Control
51 Fuel Pump Relay
54 Air Pump Relay
71 Injector, Front Secondary
73 Injector, Rear Secondary
76 Slip Lockup Off Signal
77 Torque Reduced Signal
