Příspěvekod m8rinek » 13 úno 2016, 23:33

Protože se mi množí dotazy na to jak se vlastně nosníky mění, tak jsem si dovolil malý videonávod, protože obrázek je lepší než tisíce slov...

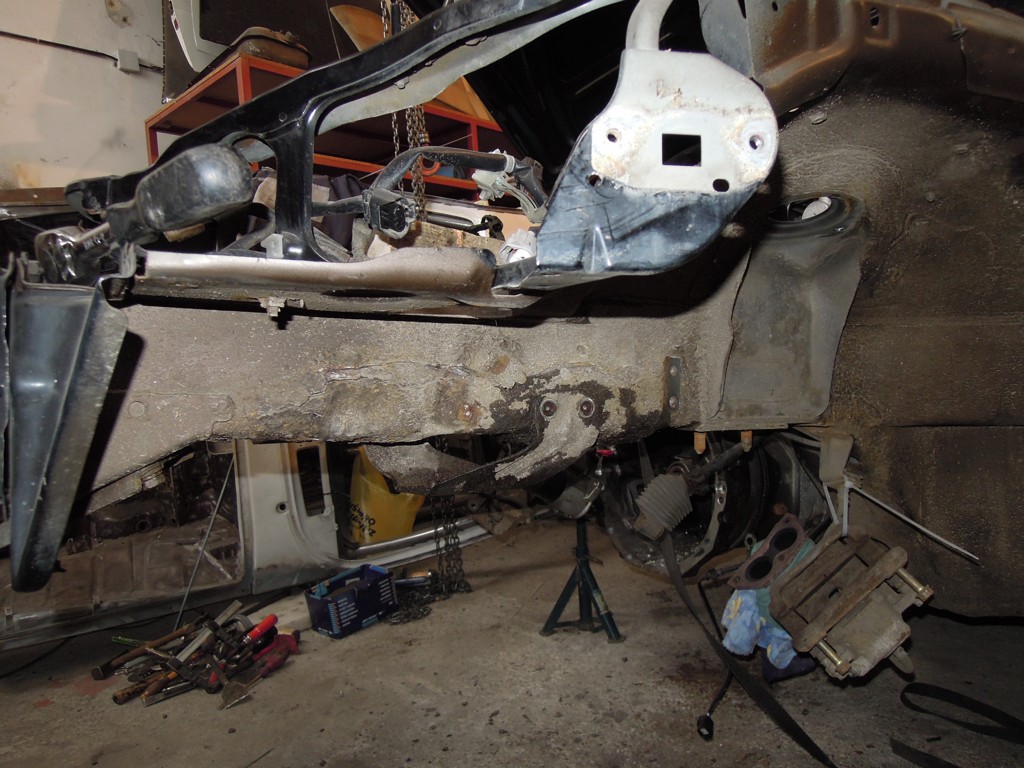

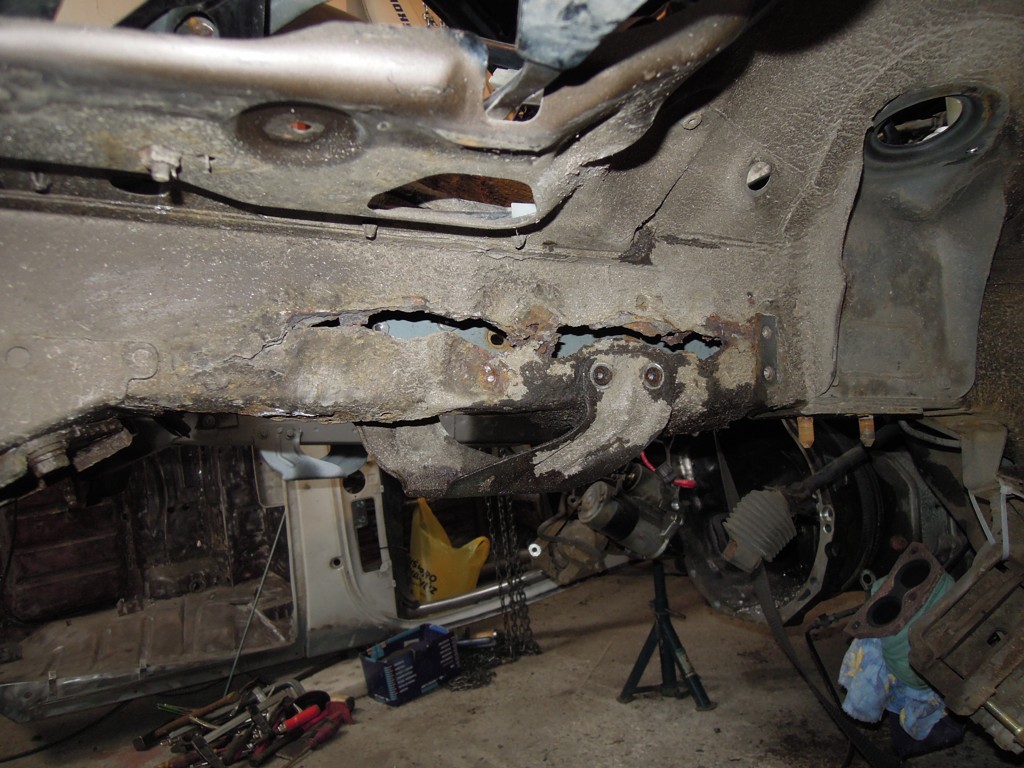

Vypadají-li vaše nosníky nějak takhle, je čas na výměnu...

Protože ve skutečnosti totiž nosníky vypadají takhle:


1) V první řadě předpokládám vyndaný motor a nápravu, protože kompletní oprava bez tohoto atributu prostě provést nejde, takže to přeskočíme a budeme se věnovat pouze nosníkům. V první řadě provedeme chirurgický řez a odstraníme největší část napadeného nosníku. POZOR AŤ SI NEODŘÍZNETE OUŠKA PŘÍČNÉ VÝZTUHY PŘED TLUMIČEM!!!

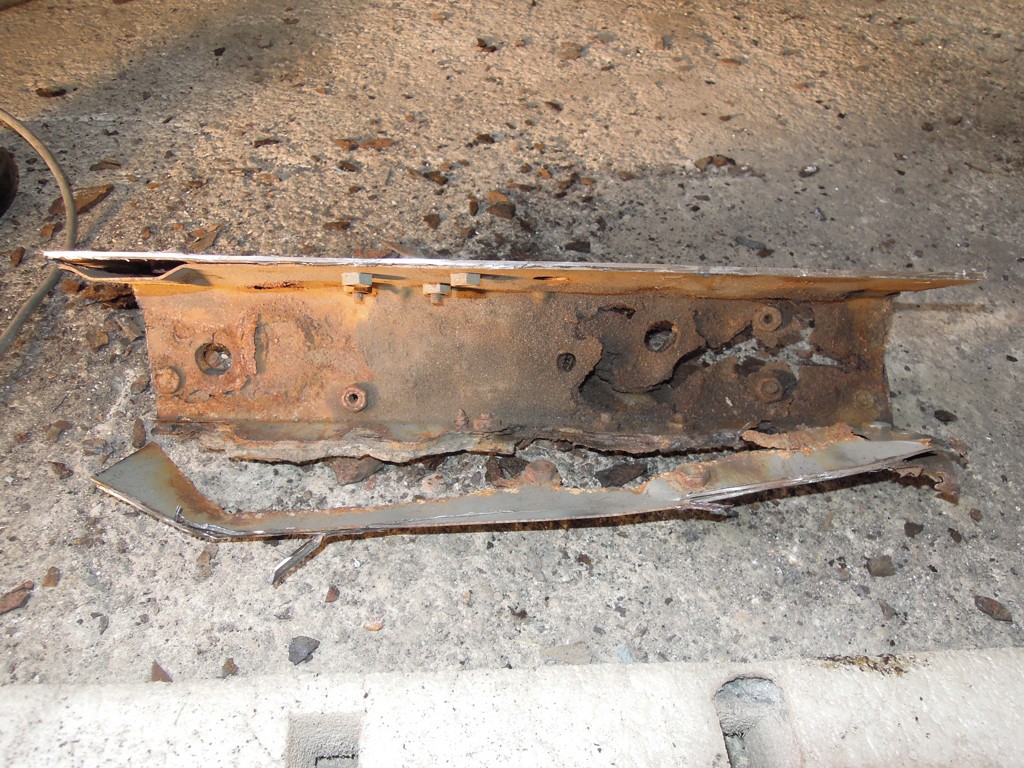

2) Prohlídneme si vyřezanou hrůzu

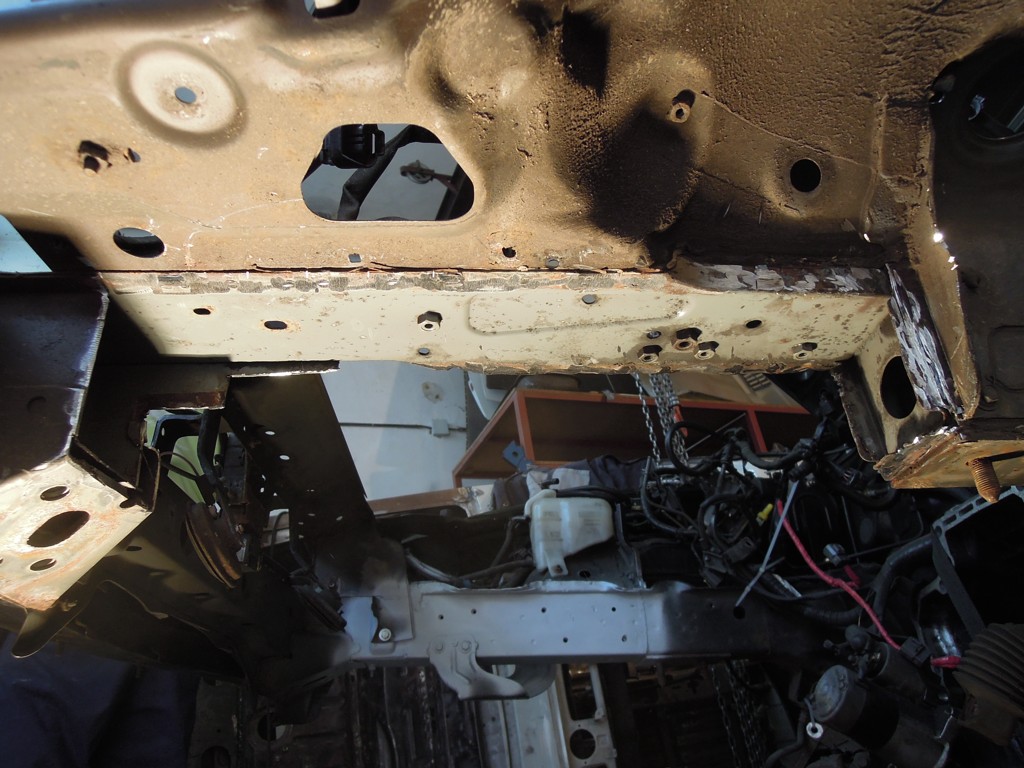

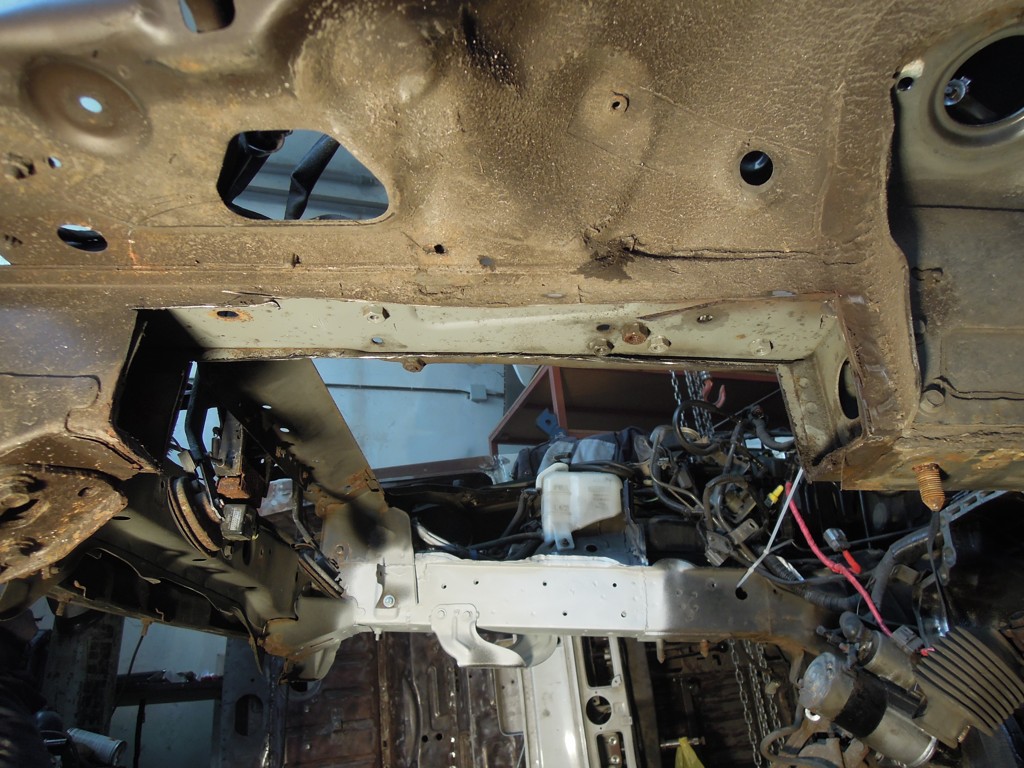

3) Začistíme vyřezaný nosník, odstraníme bodové svary. V případě potřeby vedeme řez až k výztuze nárazníku. POZOR AŤ SI NEODŘÍZNETE OUŠKA PŘÍČNÉ VÝZTUHY PŘED TLUMIČEM!!!

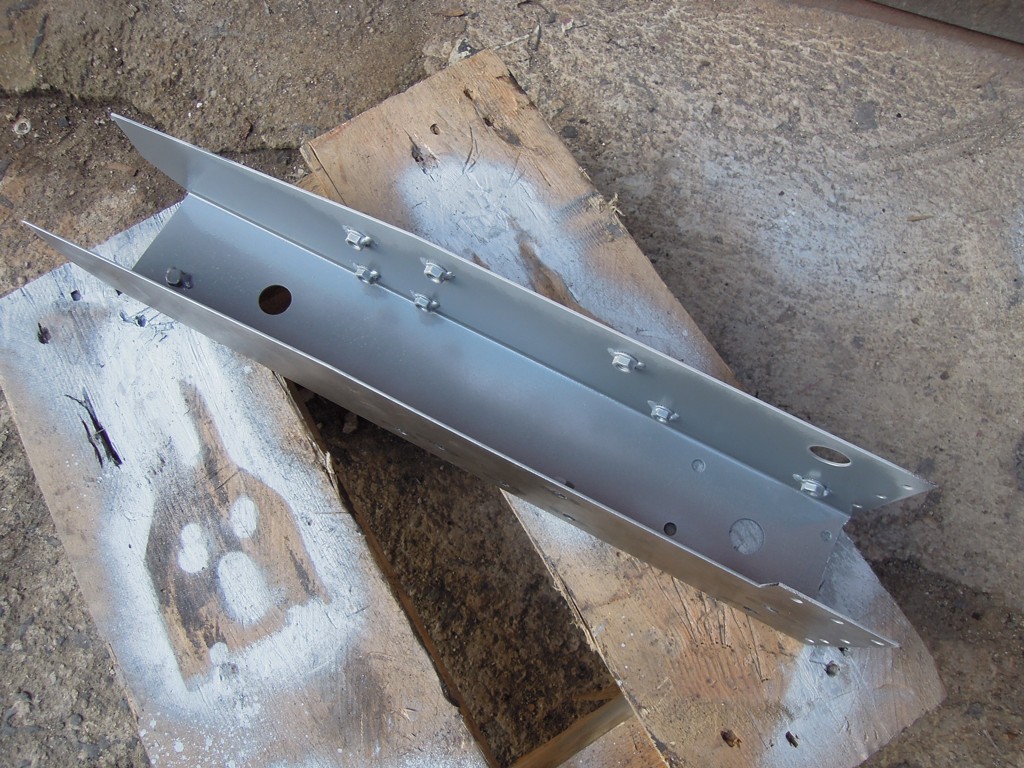

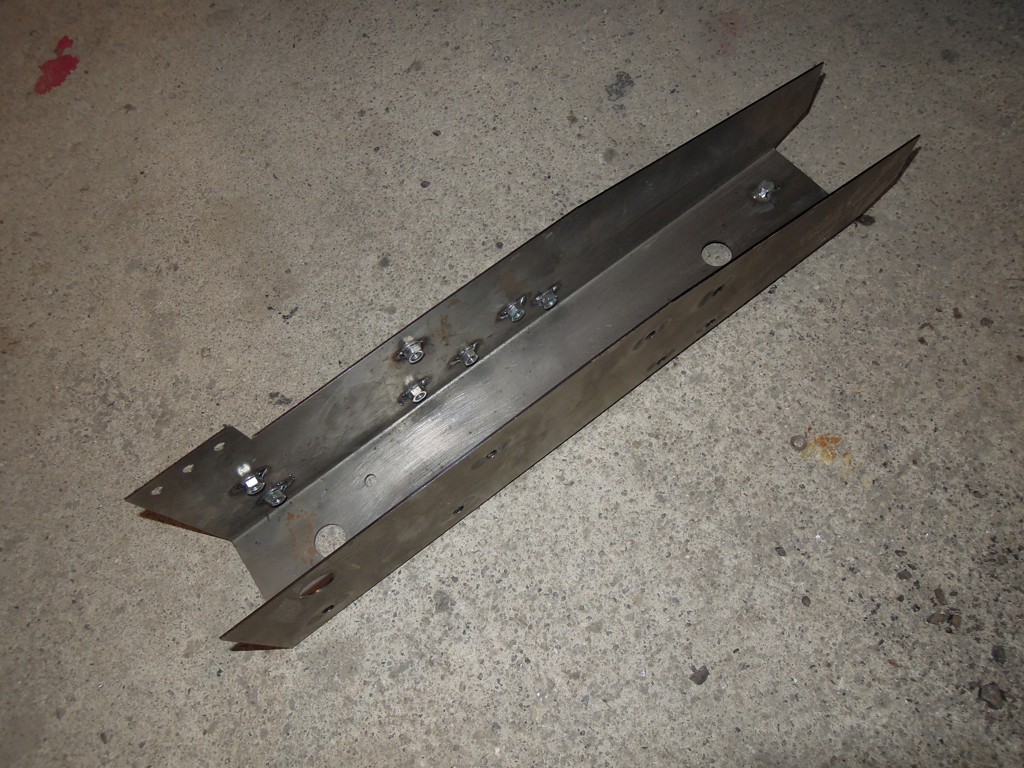

4) Připravíme si vnitřní nosník, navaříme matice m6 a do přední části šroub m6x25

5) Nosník napasujeme na místo, ořízneme dle potřeby, poté ošetříme vnitřek.

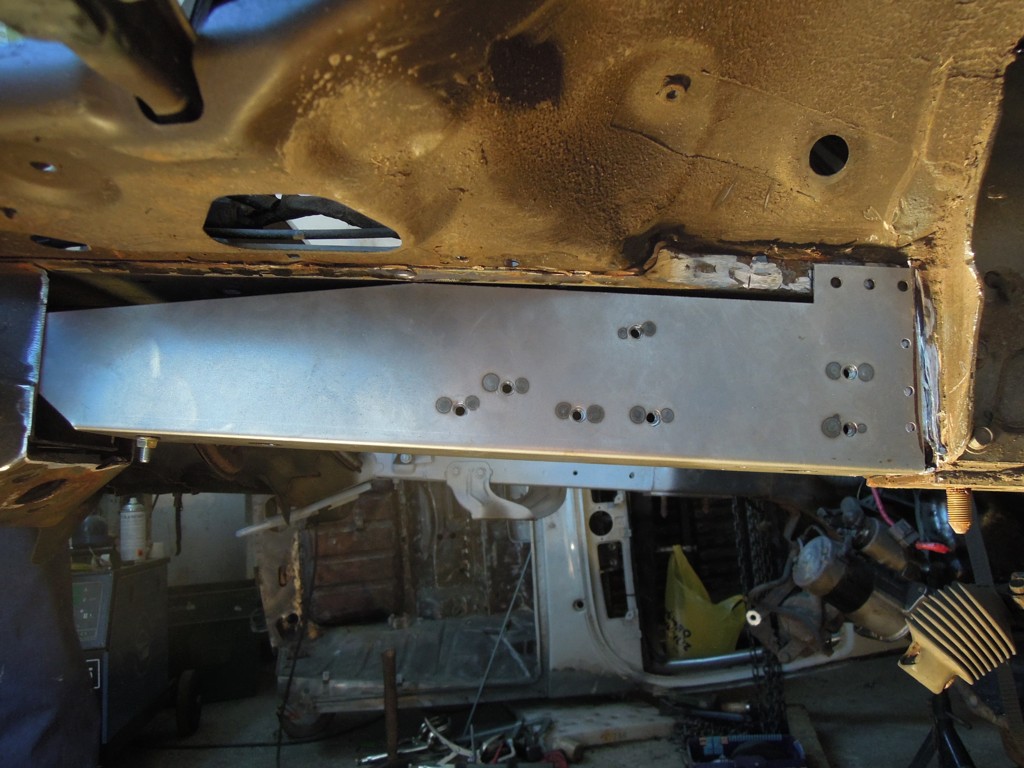

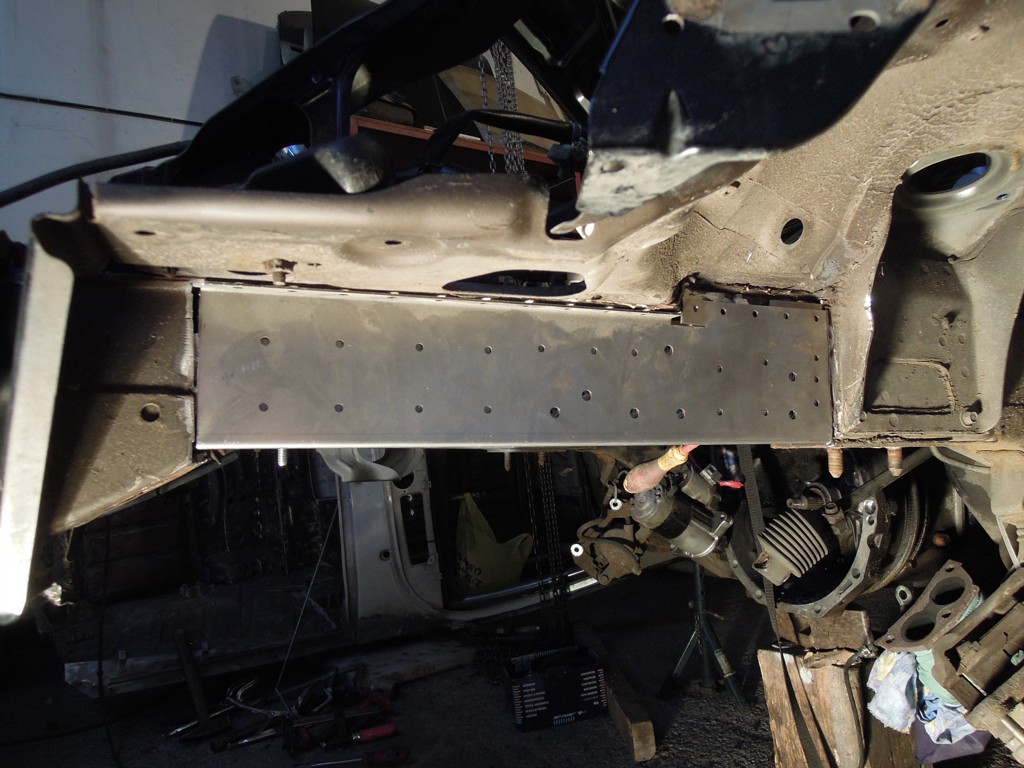

6) Přichytíme na pár bodů.
Naposledy upravil m8rinek dne 22 úno 2016, 13:34, celkově upraveno 1
m8rinek

Příspěvky: 1443
Registrován: 21 srp 2012, 22:36

Re: Oprava nosníků motoru

Příspěvekod m8rinek » 13 úno 2016, 23:39

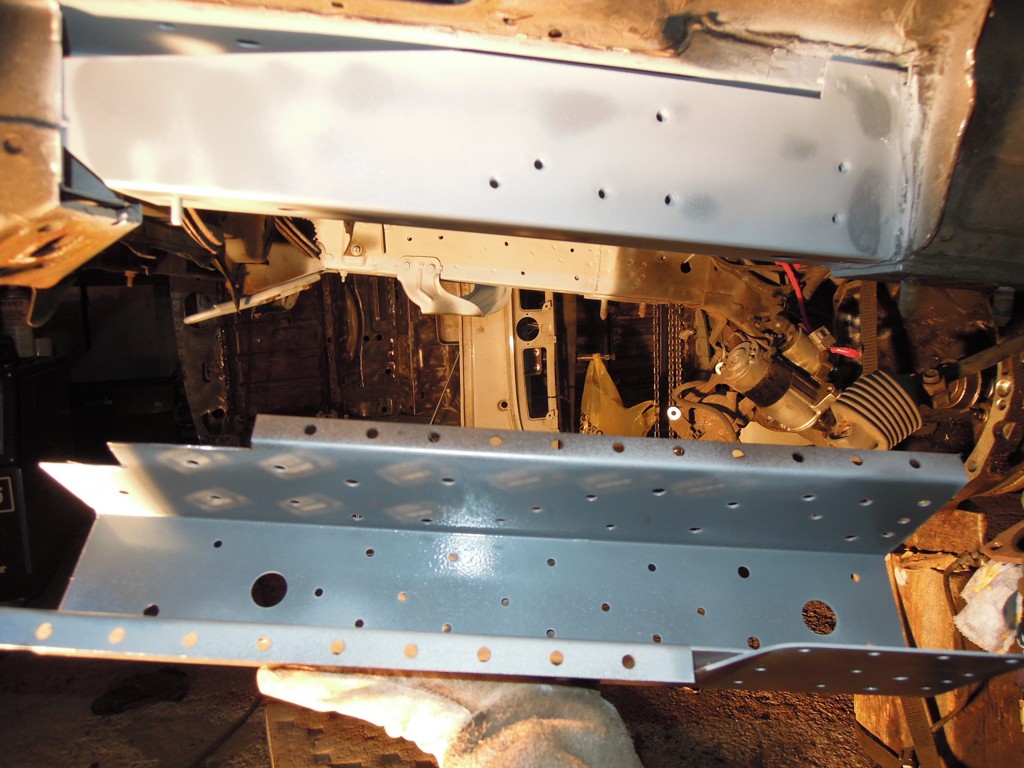

7) Vyzkoušíme venkovní nosník, opět dopasujeme. Je důležitá kontrola správné výšky vnitřního nosníku, tak aby seděly díry pro matice.

8) Pokud je poloha správná, tak je na čase navařit vnitřní nosník a následně jej opatřit nátěrem, který umožňuje přes něj svářet (zinkospray). Stejně tak ošetřit vnitřek nosníku vnějšího.

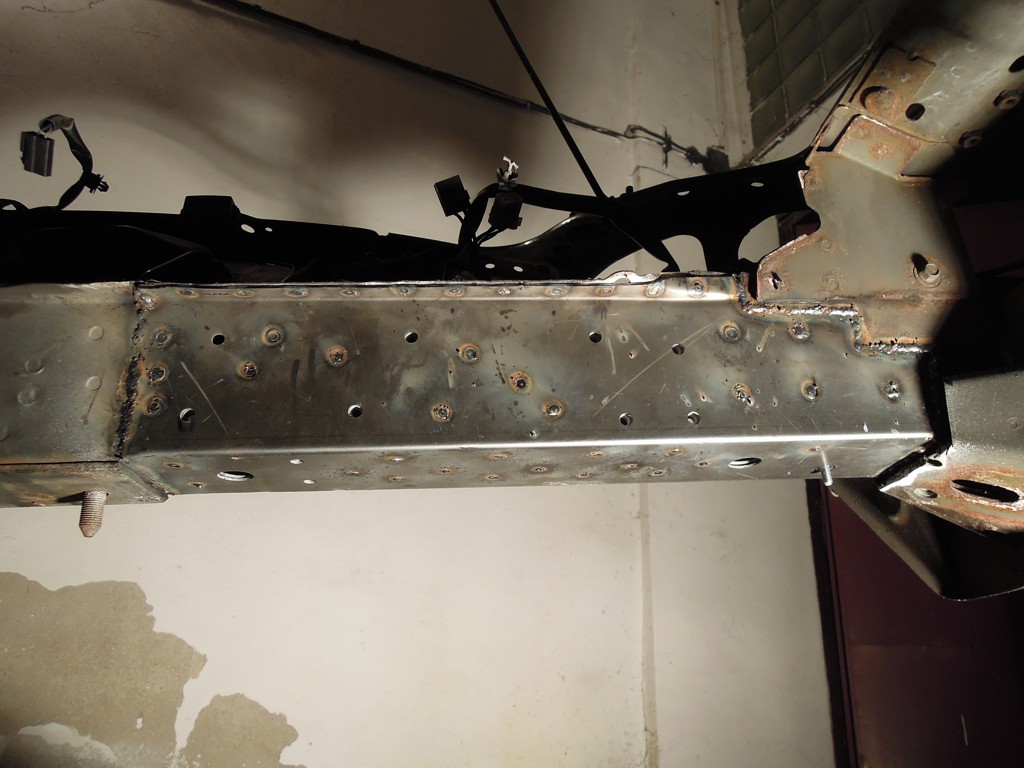

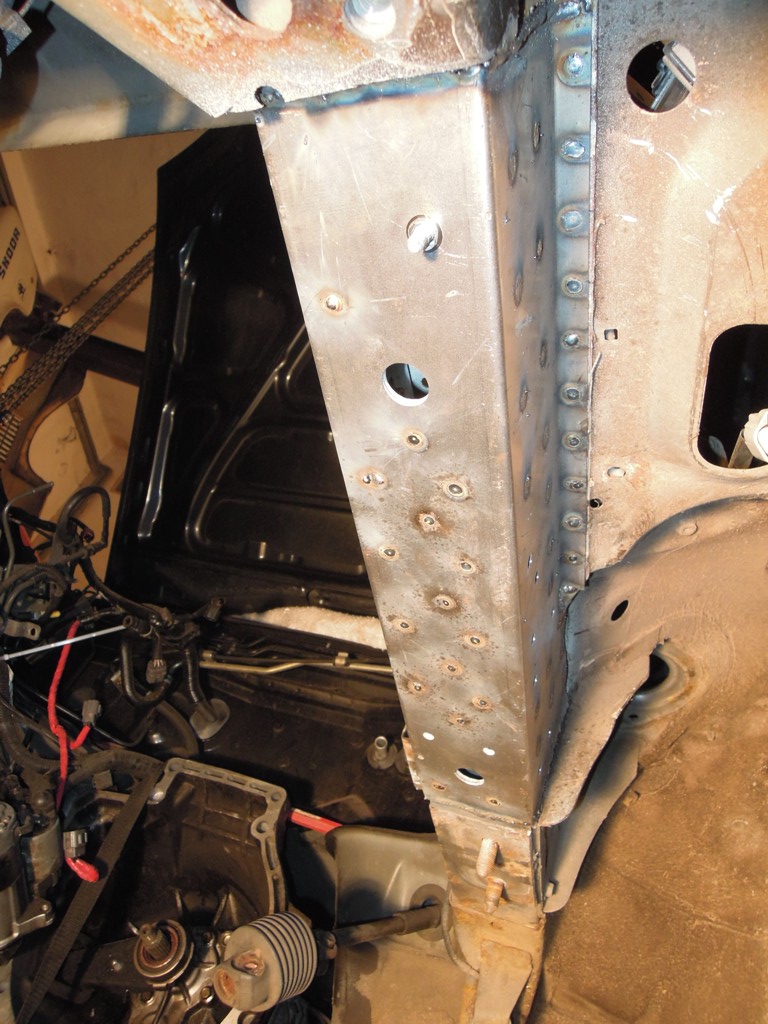

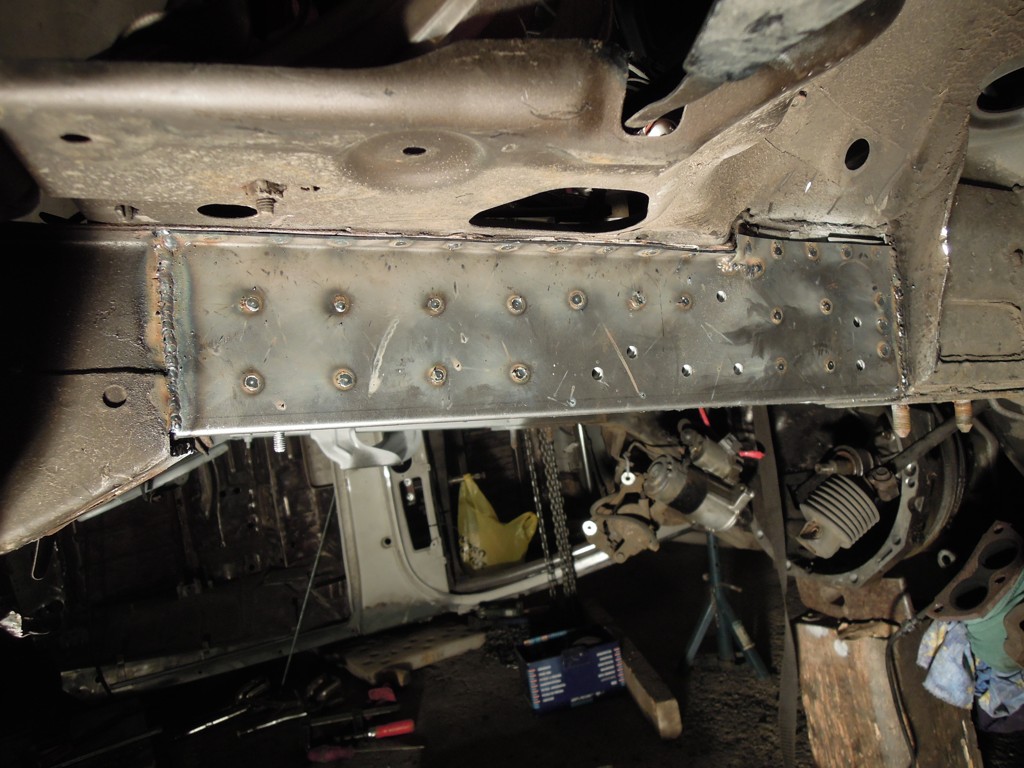

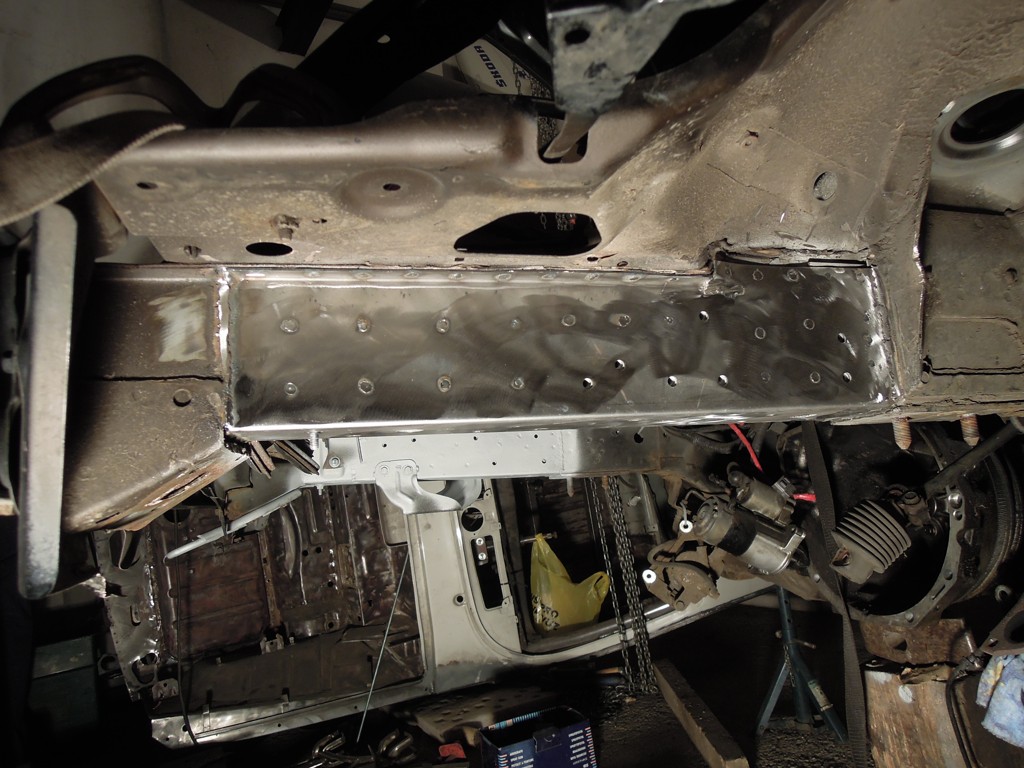

9) Zkontrolujeme spasování venkovního nosníku a zavaříme.

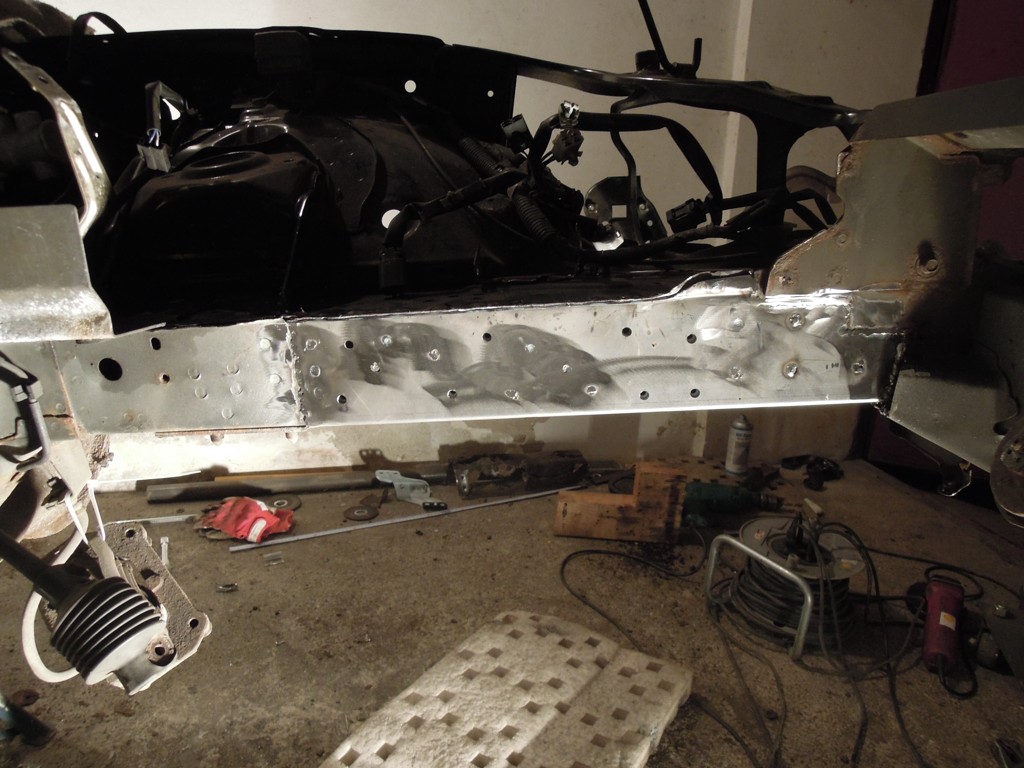

10) Zabrousíme svary ideálně lamelovým kotoučem.

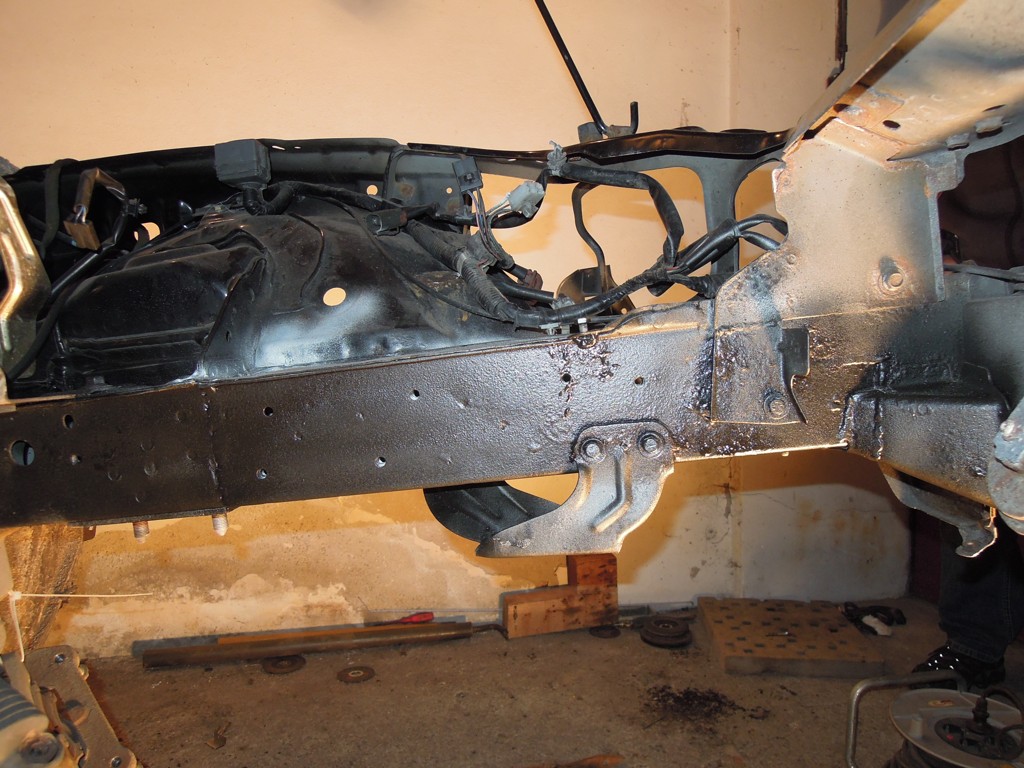

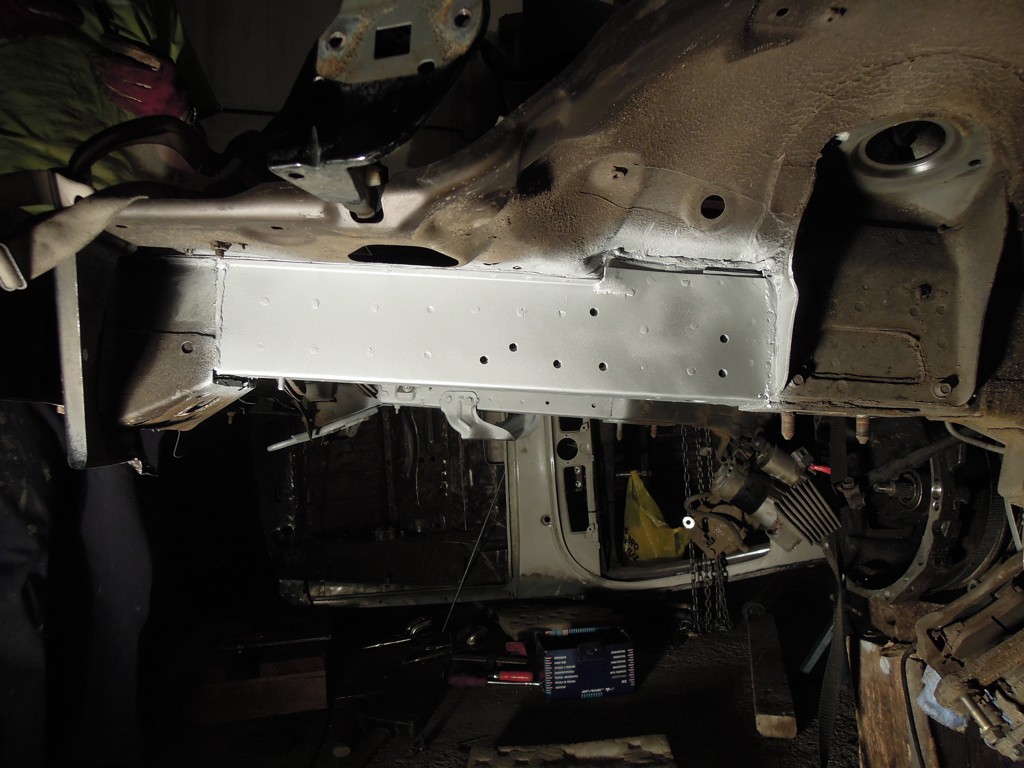

11) Nosník opatříme nátěrem
m8rinek

Příspěvky: 1443
Registrován: 21 srp 2012, 22:36

Re: Oprava nosníků motoru

Příspěvekod m8rinek » 13 úno 2016, 23:43

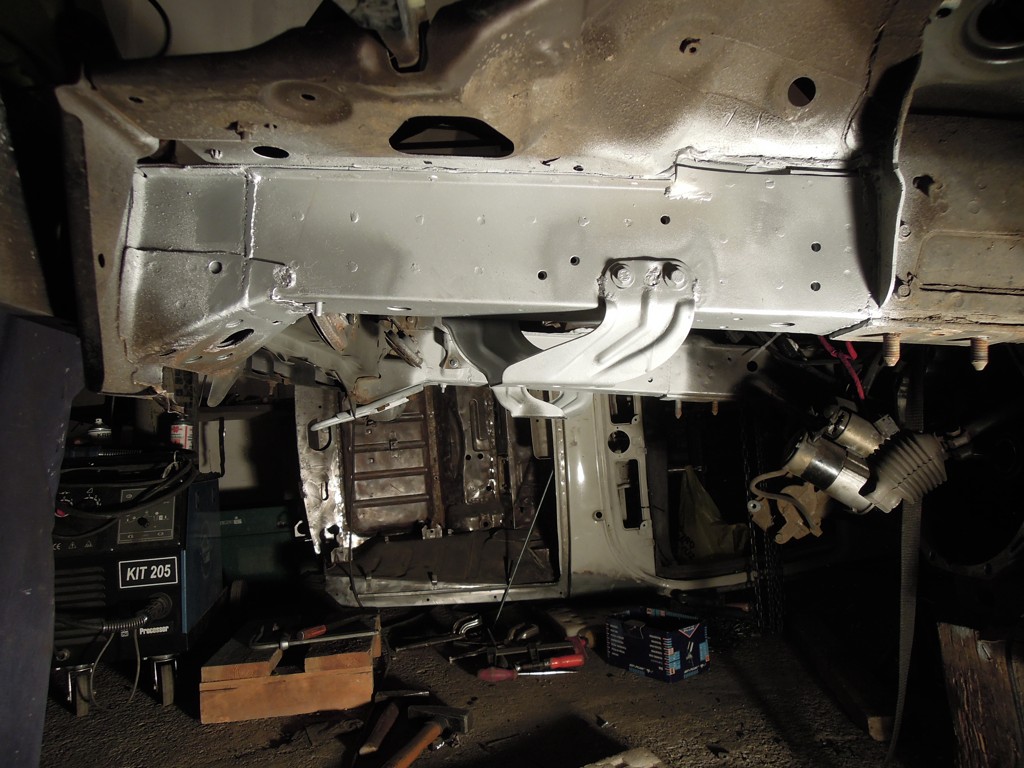

12) Dovaříme příslušenství (držák stabilizátoru, výztuhu nárazníku).

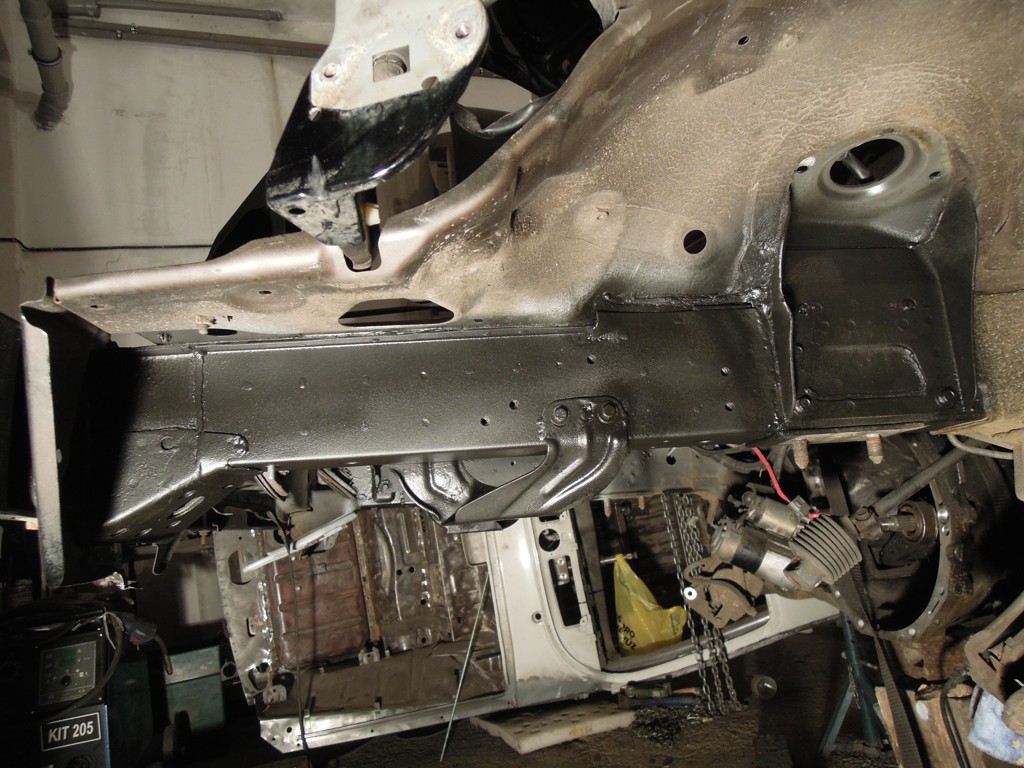

13) Následně už zbývá nosník nastříkat umrdolem na ochranu podvozku..



No a je to hotové :P. Takže pokud ještě své repaplechy nemáte, stačí se jen ozvat.
viewtopic.php?f=6&t=3920

Tímto děkuji TeeJayovi za poskytnutí vozu k opravě nosníků :D.
m8rinek

Příspěvky: 1443
Registrován: 21 srp 2012, 22:36

Re: Oprava nosníků motoru

Příspěvekod AndrewG » 14 úno 2016, 12:24

klaniam sa !!!
to je proste krásna práca, od návrhu dielu az po jeho krásnu inštaláciu. normálne by som chcel mať NBfl teraz :-D
