Teplomer MX-5 NBFL

[HeRo]

Ve sve MX5 NBFL jsem vzdycky postradal venkovni teplomer. Hlavne v zime, jelokoz auto pouzivam celorocne hlavne pro jezdeni do prace.
Ne ze bych nevidel, ze venku snezi, ale presto venkovni teplotu jsem proste chtel.
Nechtel jsem ale do sve Impulsky v puvodnim stavu nic moc vrtat a taky jsem nechtel cinsky teplomer ktery by tam byl jako pest na oko..
Dalsi vec do ceho se mi nechtelo bylo tahat draty z kabiny do motoroveho prostoru.
Takze tady je jak jsem to vyresil:

Pouzil jsem malinky I2C OLED display ktery je ovladany wemos mini nodemcu (ESP8266) s wifi. Navic je tam jeste regulator 12V->5V.

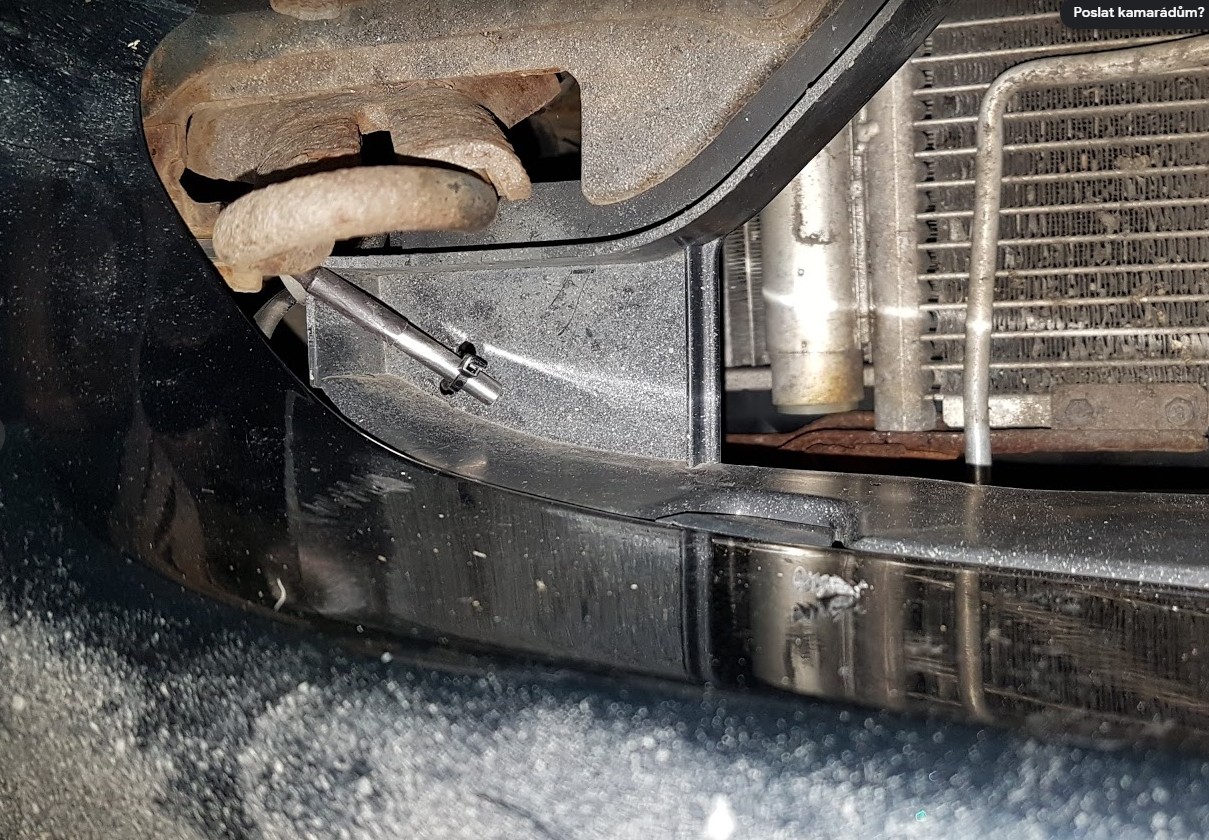

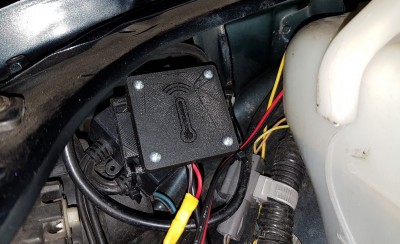

V motorovem prostoru je pak teplomer pripojeny na ESP01, vyvedeny do predniho narazniku. +regulator
Data o teplote to posila pres wifi do modulu s displeyem, takze odpada tahani dratu. Jedine co, tak to chce napajeni.

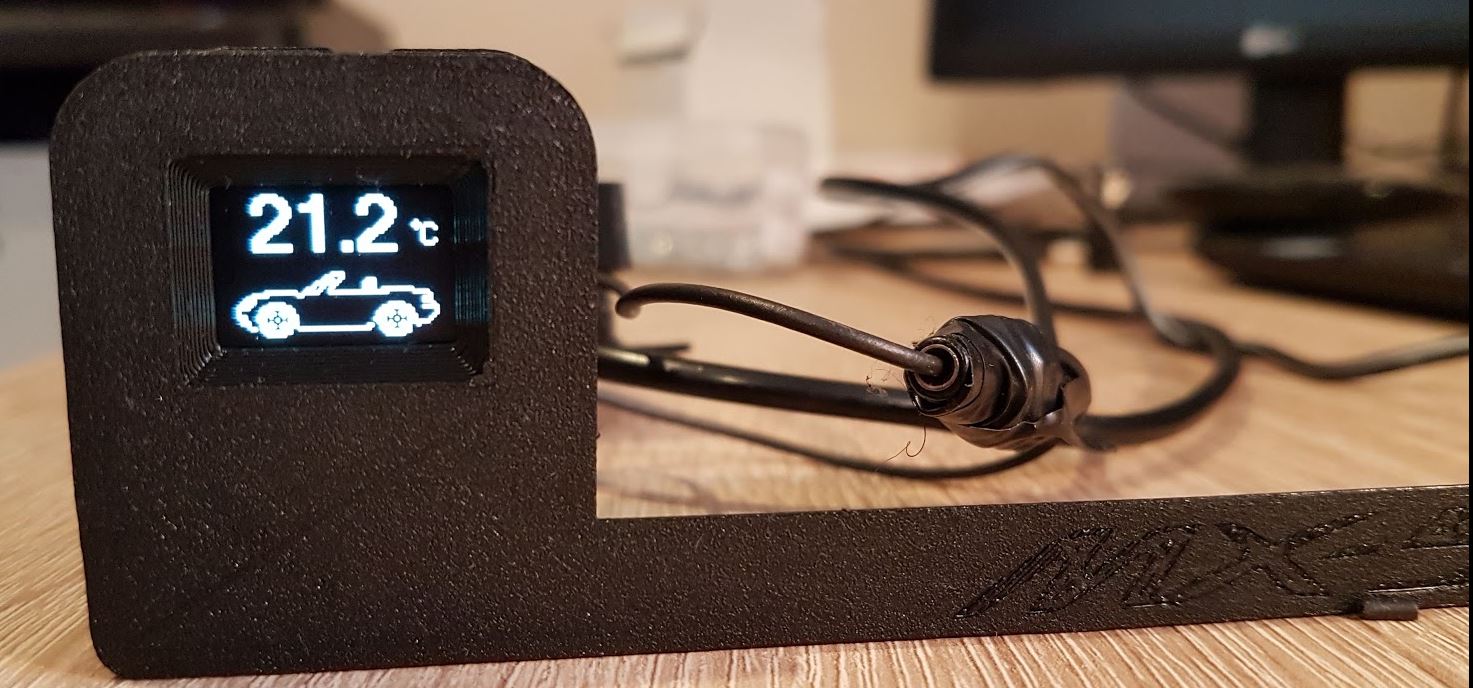

Modul s displeyem pak ukazuje teplotu a navic obrazek MX5NB s otevrenou strechou, zavrenou strechou nebo se snehovyma vlockama, na zavislosti od teploty, viz video:
https://photos.app.goo.gl/ovJPgNfPwx8BjtAPA

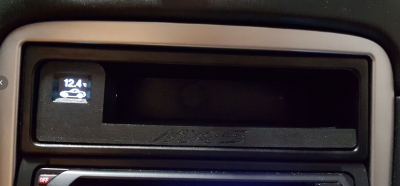

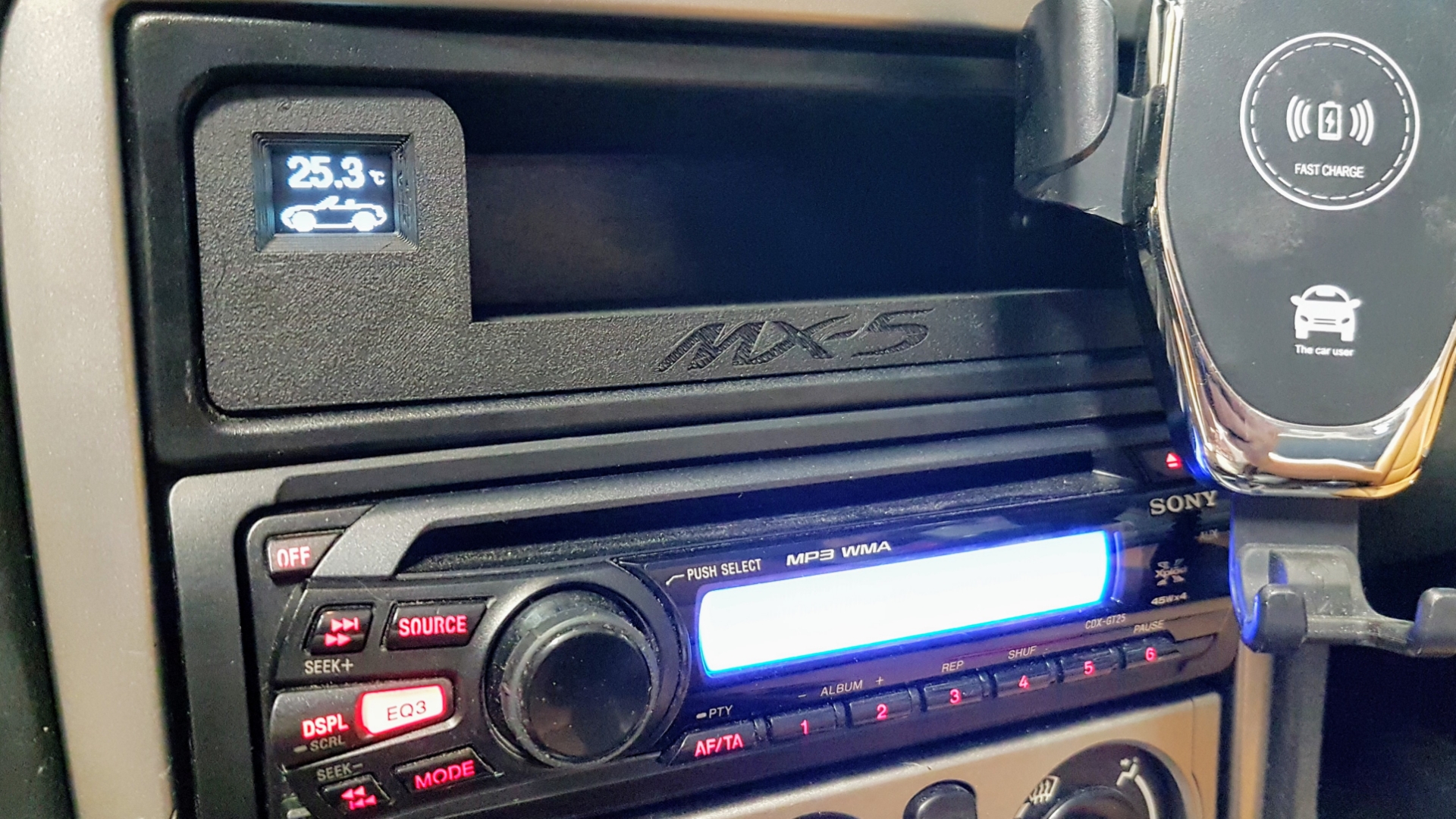

Krabicku a kryt displeye do kastliku jsem pak nadesignoval a vytiskl na 3D tiskarne..

[RON]

To se mi hodne libi
Slo by to vyrobit jeste jednou?

[HeRo]

Zdar,
zkus nabidnout, kolik jsi za to ochoten zaplatit. Pokud budes blizko ceny za veskere soucastky a material a prictes i neco za muj cas ktery stravim vyrobou a ktery jiz stravil "vyvojem" tak se muzeme dohodnout.

Ber take na vedomi nasledujici:
- nemam veskere soucastky na vyrobek a chodi mi to z Ciny za 1-2 mesice
- na tisk krabicky a krytu displeye pouzivam plast PLA, ktery jiz pri nejakych 50-60°C mekne takze to neni uplne idealni do auta. Sam nevim co to s tim udela v lete.
- 3D tisk krytu neni nejvhodnejsi technologie pro vyrobu dilu do auta. Napriklad packy ktere drzi krytku displeye v kastliku se nejspis pri nasazeni castecne ulomi. Neni mozne to bez poskozeni oddelat - nejspis se to polame.
- SW je prototypova verze a neni uplne vyladen, to znamena, ze sem tam to na displayi na par sekund ukaze chybne udaje a sem tam se to nechytne vubec. Rekl bych ze v 95% to funguje jak ma.
- mam dve male deti a tim padem hodne malo casu na tyto hracky
- nemuzu Ti slibit dodaci lhutu. Bylo by to prinejlepsim nekdy na jare.
- Timto te nechcu nijak odradit jen rikam jaka je realita - sam nemam rad kdyz mi mazou med kolem huby a pak vysledek tomu neodpovida

A na zaver - kdybys jel do Brna, tak se na to muzes podivat v realu a muzem hodit rec.

[Fernie]

3D tisk z PET-G, popřípadě ABS můžu zajistit... Vlastně tu mám i HD PLA, který vydrží až 140°C

[RON]

Dej nastrel ceny,ja si netroufam vubec tipovat,co by to stalo.

[HeRo]

1000CZK

[HeRo]

Update:
Po půl roku testování můžu prohlásit, že mouchy jsou vychytané. SW funguje stabilně a po tom co jsem to vytiskl z PETG tak se to už ani na slunku nerozteče

[hroche]

pěkný nápad a řešení

[mobby_6kl]

Složité řešení pro jednoduchý problém, super Jen bych možná přidal více senzoru, teplota chladiče, vzduchu, oleje, tlak, atd.

[HeRo]

Aby to bylo ještě komplikovanější jo?
Ale jako jo.. Další čidla by šli přidat podle potřeby.
